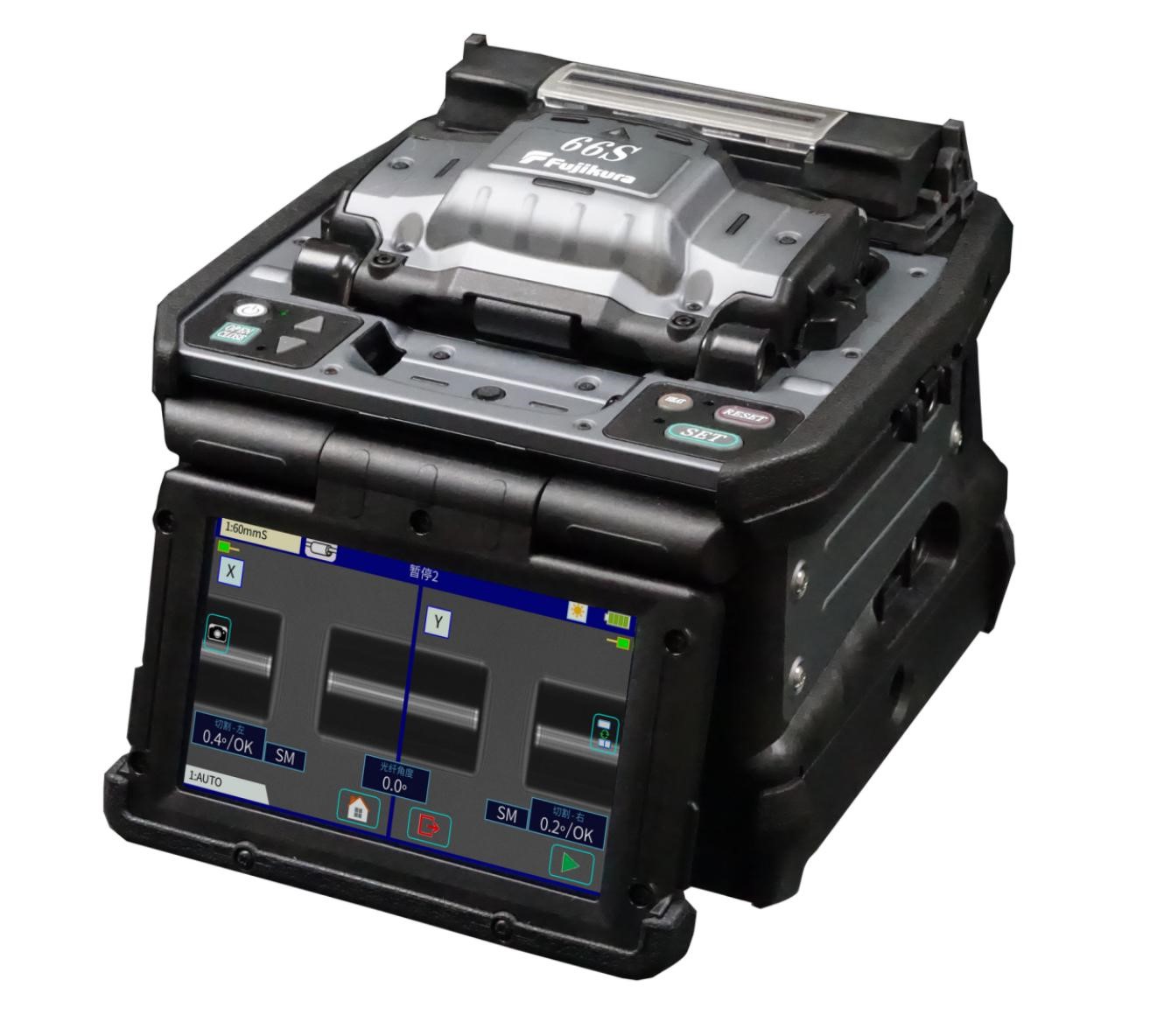

Fujikura 66S單芯光纖熔接機
產品介紹
藤倉66S單芯光纖熔接機作為最新一代藤倉88S熔接機的兄弟機型，其主要面向著眼于纖芯對準熔接應用的用戶群體。66S具備了可以自動開關的防風罩、彩色液晶觸摸屏以及大容量的鋰電池，是一款高性價比的纖芯對準光纖熔接機，可滿足應用于各類干線、城域網及接入網的光纖接續工程。
產品特點
l 纖芯對準單芯光纖熔接機
l 可自動開關的防風罩
l 自動感應加熱功能
l 極其便捷的熱縮套管定位模式
l 多功能護套壓板
l 免工具更換電極棒
l 大容量6380mAh鋰電池
l 5英寸彩色液晶觸摸屏
l 內置視頻及PDF操作指導
技術參數
光纖對準方式 | 纖芯對準 |
適用光纖類型 | SMF(G.652), MMF(G.651), DSF(G.653), CSF(G.654), NZDSF(G.655), BIF(G.657) |
包層直徑 | 80~150μm |
涂覆層直徑 | 100μm~3mm |
光纖切割長度 | 5~16mm |
熔接/加熱模式 | 100個熔接模式和30個加熱模式 |
熔接損耗 | 0.02dB (SM), 0.01dB(MM), 0.04dB(DS), 0.04dB(NZDS), 0.04dB(CS) |
熔接時間 | SM FAST模式：7秒 |
加熱時間 | 60mm模式：25秒 |
熔接結果存儲 | 20000個最新記錄，100個熔接圖像存儲 |
光纖觀察方式 | 兩軸觀測的5英寸TFT彩色觸摸屏 |
放大倍數 | X/Y單獨顯示320倍，X/Y同時顯示200倍 |
拉力試驗 | 2N |
回波損耗 | >60dB |
對應熱縮管 | 60mm, 40mm和藤倉的微型熱縮管 |
電池熔接加熱次數 | 使用BTR-15鋰電池可以維持300次的熔接加熱循環（6380mAh鋰電池） |
交流供電 | 100~240V AC (50/60Hz) |
電極棒壽命 | 熔接5000芯以上 |
接口 | USB 2.0 (Mini-B)，用于PC連接，支持因特網聯網軟件升級 USB 2.0 (Type A)，可用于連接外置LED燈以及為移動設備充電 6針Mini-DIN口，用于RS02/03熱剝鉗供電 |
尺寸 | 170W x 173D x 150H (mm) （不包括突出部） |
重量 | 含電池2.7kg |
操作條件 | 海拔：0~5000m，風速：15m/s |
溫度：-10~50℃，濕度：0~95%RH | |
三防性能 | 抗摔：76cm高度六方向的自由墜落 |
防雨：降水量在10mm/hr的情況下10分鐘 | |
防塵：暴露于灰塵中（0.1~500μm大小的硅酸鋁顆粒） |
配置清單
主機及附件 | ||
說明 | 型號 | 數量 |
熔接機主機 | 66S | 1臺 |
高精度光纖切割刀 | CT08 | 1把 |
電池 | BTR-15 | 1塊 |
交流適配器 | ADC-20 | 1個 |
交流電源線 | ACC-17 | 1根 |
酒精泵 | AP-02 | 1個 |
攜帶箱 | CC-38 | 1個 |
熔接機背帶 | ST-02 | 1根 |
攜帶箱背帶 | ST-03 | 1根 |
備用電極棒 | ELCT2-16B | 1對 |
光纖夾具裝載板 | SP-03 | 1對 |
三腳架螺絲 | TS-03 | 1個 |
USB數據線 | USB-01 | 1根 |
快速指導手冊 | QRG-05 | 1份 |
可選配件 | |
說明 | 型號 |
直流適配器 | DCA-03 |
直流電源線 | DCC-20（用于和汽車點煙器連接） DCC-21（用于和汽車電池連接） |
